特點：

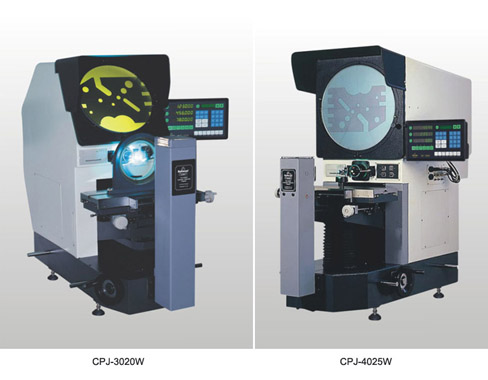

臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測工件的輪廓、截面和表面形狀準確的成像到投影屏上，最適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
技術規格參數：
| 型號 | CPJ-3020W | CPJ-4025W | ||||
| X軸坐標行程(mm) | 200 | 250 | ||||
| Z軸坐標行程(mm) | 100 | 150 | ||||
| 工作臺尺寸(mm) | 400×150 | 450×200 | ||||
| 擺動范圍 | ±15° | ±15°（可特制至±25°） | ||||
| 數顯分辨力(μm) | 0.5 | |||||
| 示值誤差(μm) | X、Y軸: (2.5+L/100). Z軸: 3.5+L/50 (L為被測物體長度，單位：mm) | |||||
| X軸坐標行程(mm) | 75 (調焦) | 100 (調焦) | ||||
| 重量(kg) | 160 | 240 | ||||
| 尺寸(mm) | 1090×830×1010 | 1215×646×1210 | ||||
| 投影屏 | 尺寸(mm) | Ф 300 | Ф 400 | |||
| 旋轉范圍 | 0~360° | |||||
| 旋轉分辨力 | 1’ or 0.01° | |||||
| 物鏡(CPJ-3020W) | 放大倍數 | 10× (選) | 20× (選) | 50× (選) | 100× (選) | |
| 物方視場 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距離 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 物鏡(CPJ-4025W) | 放大倍數 | 5× (選) | 10× (標) | 20× (選) | 50× (選) | 100× (選) |
| 物方視場 (mm) | Ф80 | Ф40 | Ф20 | Ф8 | Ф4 | |
| 工作距離 (mm) | 93.7 | 103.9 | 95.1 | 65.7 | 35.0 | |
| 數據處理系統 | DC-3000多功能數顯表，全中文顯示，可做多點采樣，坐標旋轉。點、線、圓、距離、角度測量 | |||||
| 儀器照明 | 透射： 24V/150W 鹵素燈。 反射：21V/150W鹵素燈 | |||||
| 儀器附件 | 微型打印機(選)、光學尋邊器(選)、M2D-CPJ軟件(選)等——詳情請見投影儀附件說明 | |||||
儀器電源: AC 100-240V 50/60Hz，總功率: 400W | ||||||
