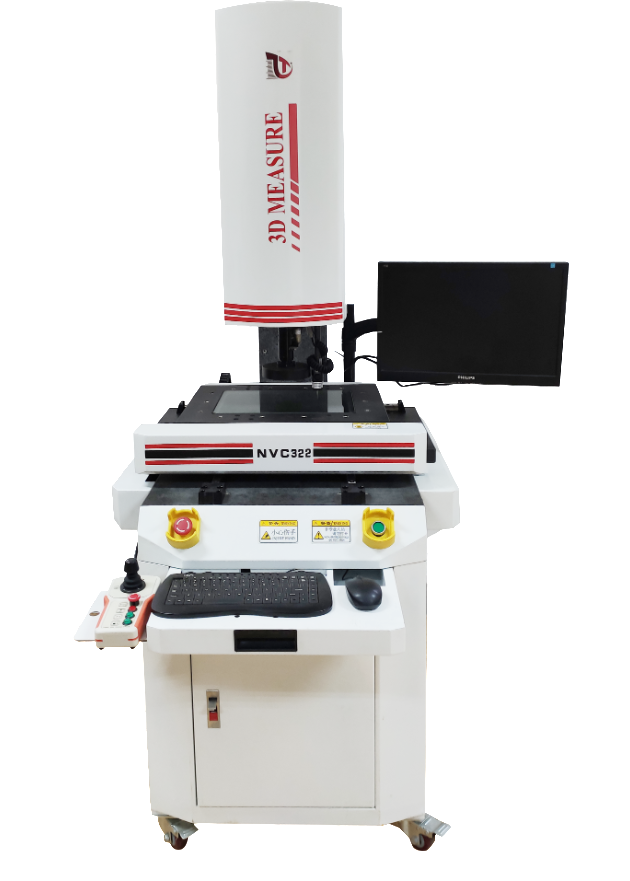

NVC322全自動光學影像測量儀

日期：2021-02-14 人氣：1800
訂購熱線：0574-86875091
寧波允泰儀器有限公司
電　話：0574-86875091 手　機：18968269940
郵 箱：18968269940@163.com
二維碼 二維碼


基本信息


型號：

NVC322



操作方式：

自動

功能：

二維測量

精度 ：

3.5μm

軟件：

全自動測量軟件

其它型號：

NVC 500  NV600  NVC800   NVC1000   NVC1200  NVC1500  NVC2200





產品介紹

　　NV系列大行程系列量測儀是我司又一創新力作，產品擁有多項專利設計，彌補了目前市場上銷售各品牌大行程機型的多項缺陷。

產品特點

1、導軌直接固定在大理石上，保證導軌運行的俯仰及偏擺精度。
2、燈源，皮帶牽引，光學尺三部分獨立分開，減少相互影響。
3、皮帶中心牽引，保證傳動的平衡性與平穩性。
4、橫梁拱形設計，提高X軸橫梁的剛性。
5、Z軸集成化設計，輕松兼容40相燈，激光等常規功能。
6、控制柜與機身一體設計，減少機臺走線長度。
7、大理石按照量具標準制定長寬厚尺寸，保證最基礎精度。
8、頭蓋分離式設計，可翻轉打開，方便維護維修
9、增加減速位置開關，防止機臺沖撞限位。
10、限位減速電路板集成設計，便于安裝調試。
11、主控電路設計，增加機臺狀態顯示，便于監控機臺的狀態。
12、電機動力線，編碼線分離走線方式，降低內部電路干擾。
13、控制柜強電弱電分離，強電部分，多級濾波以及過電壓過電流保護。
14、鑰匙開關，緊急停止開關，緊急狀態的處理方式。
15、使用全自動測量軟件。

技術參數

　


具體型號

NV322

測量行程（mm）

300×200×200

全機尺寸（mm）

1030×792×1858

X、Y軸精度

(3.5+L/250) μm

Z軸精度

(3+L/150) μm

速度

XY軸加速度400 mm/s2 Z軸加速度200 mm/s2
XY軸速度200 mm/s Z軸速度80 mm/s

光學尺解析度

1μm(0.5μm可選)

CCD

日本SONY高清晰CCD

燈源

下輪廓燈：白色；
上表面燈：分區控制40相燈，白色

鏡頭

全自動Navitar變焦鏡頭

放大倍率

光學放大倍率：1X-6X；影像放大倍率：25X-142X

操作方式

自動

軟件

全自動測量軟件

機臺承重

30kg

使用環境

電源供給：110V～220V±10%  50/60HZ
溫度：20±5℃  濕度：45%-75%

保修期

1年


應用領域

廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。


展開
